氟利昂液位計是本公司引進、吸收國內外同類產品，并加以消化、吸收、提高，按原化學工業部頒布的磁性液位計標準HG/T21584-95研制生產的產品。可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位測量。該磁性液位計系列可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量。全過程測量無盲區，顯示醒目，讀數直觀，且可配備夜光顯示。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更能顯示其優良性。因此，它比傳統的玻璃管式、板式液位計具有更高的可靠性、安全性、**性、實用性
該變送器的傳感器以捆綁的形式固定在型XT-UHZ-50/C磁性液位計的主導管外側，使其處于液位計同一磁耦系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧芯片組受浮子內磁場的作用而動作，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20MADC標準信號輸出，該信號可方便地與我公司生產的微電腦工業智能控制儀配套使用，或接其它二次儀表，從而達到顯示、控制、調節和報警的目的。
氟利昂液位計結構原理：

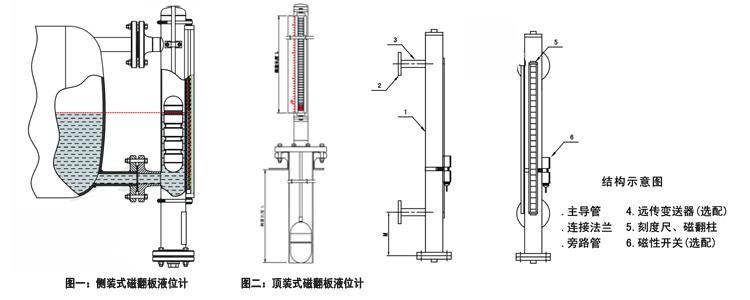

本液位計的結構原理如圖1，本體是一根連通管體，通過法蘭與用戶容器連接，連通管體內有一磁性浮子，隨著液位的升降而升降。管體外面固定由翻柱組成的指示器，翻柱由紅白兩色組成，液拉未上升前為白色，當液位上升磁性浮子跟隨上升，并通過磁耦合帶動翻柱轉動180度，翻成紅成紅色來指示液位，紅、白界位即容器內的液位高度。
液位計下方可裝上排污閥，當需要時可打開排污閥，排除污垢。而上方設有排空螺栓，需要時可旋松螺栓排除空氣。
在液位計管體一側可按用戶需要加裝上下限報警器，報警器分二種：（1）XG型報警器：報警器內裝有動合型（常開）干簧管，當主體管內浮子隨液位升（降）至報警設定點時，浮子內的磁鋼將使干簧管閉合，發出接點信號，而當浮子隨液位升（降）離開報警點后，該點信號自動撤消。（2）XJ型報警器：報警器內裝有受磁耦合驅動報警開關，當浮子越過上下限報警點時，帶動報警開關動作發出信號，實現液位報警或控制。報警開關具有一個常開觸點和一個常閉觸點。并具有液位不恢復報警信號不消除的記憶功能，對生產過程中的安全運行起到了非常重要的作用。
在液位計管體的另一側可按用戶需要加裝電遠傳變送器，將液位高度轉換成4-20MA.DC標準電流信號輸出,以供液位信號輸出,以供液位信號遠傳至二次儀表進行指示控制與檢測。
[主要技術參數]
測量范圍：500～19000mm（更長定制）
準確度：±8mm 特殊要求：±4mm
輸出信號：二線制4～20mA
電源電壓：24V
負載能力：600Ω
功耗：〈1.0W
環境溫度：-40℃～+280℃，特殊型可達450℃
介質溫度：〈200℃
防護等級：IP65
防爆等級：本安型ib II CT4 隔爆型dII BT4
遠傳距離：10Km，敷設電纜其電容、電感不超過0.2μF，5mH
控制報警開關
輸出型式：常開常閉開關信號 報警精度：+10mm
環境溫度：-40～80℃ 工作壽命：≥105次
出線接口：M20?1.5或內螺紋3/4″
連接過程 ：側 裝 式 DN50 PN4.0連接過程 ：側 裝 式 HG20592-97 DN25 PN4.0（或用戶指定）
頂 裝 式 HG20592-97 DN100 PN1.6（根據用戶指定要求）
夾套法蘭 HG20592-97 DN15 PN1.6（根據用戶指定要求）
頂 裝 式 DN100 PN1.6（根據用戶指定要求）
夾套法蘭 DN15 PN1.6（根據用戶指定要求）
遠傳裝置
輸出信號：4～20mA 負載阻抗：350Ω（24VDC時）
供電電源：18～30VDC（額定24VDC） 環境溫度：-40～80℃
相對濕度：≤90%RH 功 耗：0.5W
國內外常用不銹鋼材料對照表
| 中國 | 美國 | 德國 | 日本 |
| 1Cr18Ni9Ti | 321 | 1.4783 | SUS32 |
| 0Cr18Ni2Mo2Ti | 316 | 1.4571 | |
| 0Cr17Ni12Mo2 | 316 | 1.4401 | SUS316L |
| 0Cr17Ni14Mo2 | 316L | 1.4435 | SUS316 |
| 0Cr18Ni9 | 304 | 1.4301 | SUS304 |
氟利昂液位計特點
● 結構非常簡單、堅固可靠、持久耐用、幾乎無需維護,可在戶外長期使用；
● 磁翻板與測量筒內的磁浮子及介質、磁性報警開關是互相隔離的;
● 工作壓力：真空~42MPa，密度*低可達0.459cm3；
● 工作溫度：-190~+425℃；
● 不受被測介質物理和化學狀態的影響。如:介質的導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡等影響。**用于各種強弱腐蝕、易燃易爆、毒性、強放射性、攪動的、污濁的液面和界面測量;
● 可選配單刀單擲(SPST)、單刀雙擲(SPDT)型無源雙穩態磁性開關,實現高低液面、界面控制或報警。磁性開關數量不受限制；
● 可選配干簧管液位傳感器、磁致伸縮液位傳感器、電容式二線制液位傳感器,輸出4-20mADC(或帶HART協議)信號,實現遠距離集中測量與控制；
● 二線制液位傳感器可帶LED數碼顯示便于夜間觀測；
氟利昂液位計型號說明： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
