插入式電磁流量計與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質；平面電極型適于測量介質中含有其它雜質的液體流量測量。用來測量導電的液體跟管道式電磁流量計的要求是一樣的，只是更適合大管徑液體測量，價格也比管道式的電磁流量計便宜。
但在選用時要提供如下幾個參數：
1、測量介質 2、管道的直徑 3、工作溫度 4、工作壓力 5、流量范圍
確定以上參數即可報價及生產。

插入式電磁流量計特點：
測量可靠、抗干擾能力強
體積小、重量輕、安裝方便、維護量小
耐腐蝕全不銹鋼材質、ABS全模具生產探頭
結構簡單、牢固、無活動部件、使用壽命長
數字通訊輸出：RS485、RS232、HART、Modbus
能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便
流量計不僅有4-20mA電流信號輸出，同時還有1-2000HZ頻率輸出
較一般電磁流量計的制造成本和安裝費用低，特別適合大中口徑管道流量測量
測量范圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響，壓力損失為零
采用**的加工工藝，固態封裝、耐震動、壽命長等特點，使儀表具有良好的測量精度和穩定性

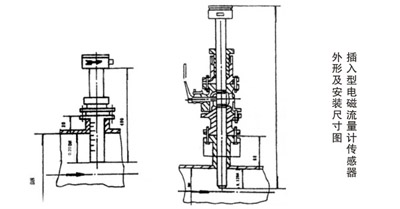

外形尺寸：

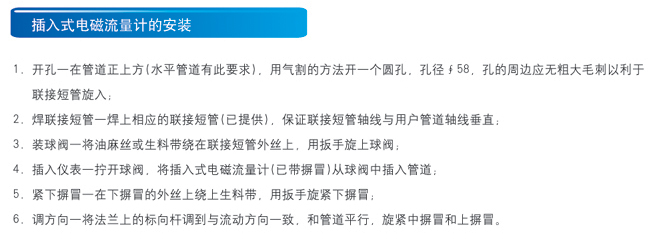

插入式電磁流量計安裝要求如下：
1.        安裝環境：
1.1     應盡量遠離具有強電磁場的設備，
1.2     安裝場所不應有強烈震動，管道固定牢靠。環境溫度變化不大。
1.3     安裝位置應便于安裝和維護。
2.         安裝位置的選擇
2.1     安裝位置必須保證管道內始終充滿被測流體。
2.2     傳感器安裝管道上游側直管段長度大于8D，下游側直管段長度不小于5D。
3.         安裝底座的焊接
3.1     被測管道上的開孔大于底座￠51管，底座￠51管插入被測管道的開孔處深度為兩邊焊口平，如圖；
3.2     采用不銹鋼焊條平焊，焊后保證法蘭面與管軸線平行，
4.         傳感器的安裝
4.1     清理被測管安裝底座的焊渣和毛刺。
4.2     將DN50球閥安裝到安裝底座上，注意球閥的長空腔向上，
檢查球閥開關正常。
4.3     將壓緊螺紋座套件安裝到球閥上，松開定位螺桿與壓緊螺母，將傳感器插入桿通過球閥插入被測管道。
4.4     傳感器插入深度為延出底座外3mm，符合要求后，上緊定位螺桿與壓緊螺母。同時注意傳感器方向標志與流體流向一致。
5.         調整與使用
5.1     按說明書要求與轉換器標計接好電源及其它連線，上電后檢查儀表顯示，確認被測管中充滿流體且流量為零時、查看儀表顯示應為零。
5.2        被測管中流體流動且穩定后，查看儀表顯示，這時轉動傳感器方向使顯示值*大，鎖緊定位螺桿與壓緊螺

插入式電磁流量計內部結構：
    1.RECDL轉換器
    2.轉換器外殼
    3.密封圈
    4.轉換器安裝板
    5.帶傳感器法蘭的穿感外罩
    6.帶法蘭的焊接緊固件
    7.場線圈
    8.測量電極
    9.電源及信號電纜之電纜密封套
插入式電磁流量計流量表：（速度=1m/s)

插入式電磁流量計選型表：
